金属是东说念主类漂后的基石。从青铜器到硅芯片，每一次材料翻新齐激动着本领飞跃。但你是否思过，把一块金属压扁到仅有一个原子的厚度，会发生什么？
3月13日，中国科学家用一块“魔法砧板”完成了这个看似言不及义的操作，真是造出了二维金属。
这种厚度仅为头发丝直径二十万分之一的材料，不仅刷新了东说念主类对金属的领略，还可能成为曩昔芯片的“腹黑”。
二维材料进化史

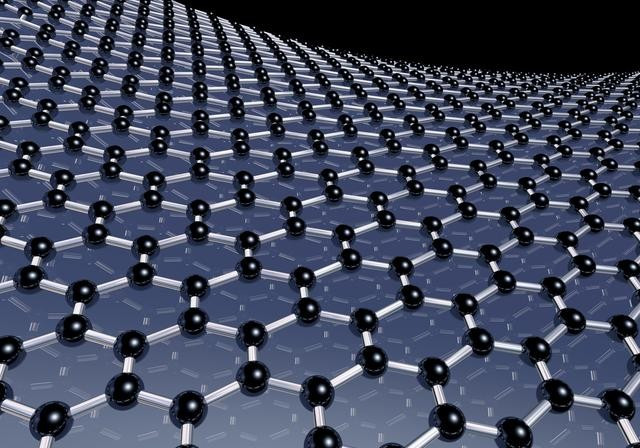

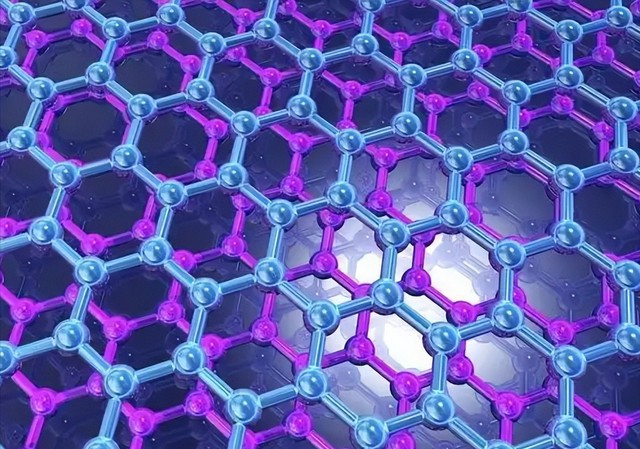

二维材料并非崭新倡导，2004年，科学家用胶带撕出单层石墨烯，开启了二维材料的黄金时间。但而后的近二十年里，科学家们发现，能“撕”出二维结构的险些全是层状材料。
而像金属这样的“压缩饼干”型材料，因原子间聚集力太强，永远难以被压成原子级薄片。
为什么金属这样难勉强？咱们不错思象一块蜂窝煤，每一层之间仅靠渺小的分子间作使劲通顺，撕下一层容易，因此将蜂窝煤破裂掉也很容易。
而金属更像是压实的黏土，原子在各个场所密致“抱团”。思要拆出一层，无异于让一群手拉手的东说念主倏得甘休，险些不能能。
正因如斯，宇宙97.5%的非层状材料历久被摈弃在二维材料的候选名单除外。

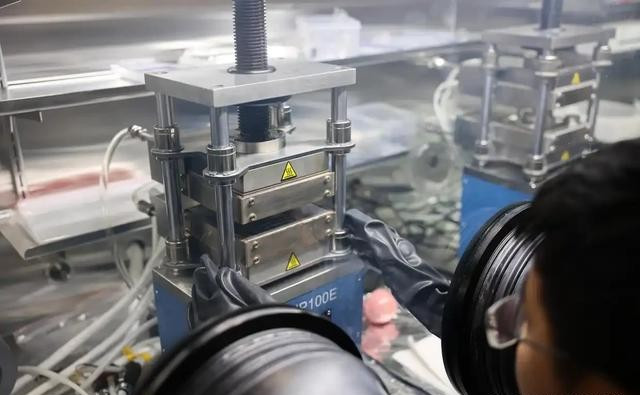

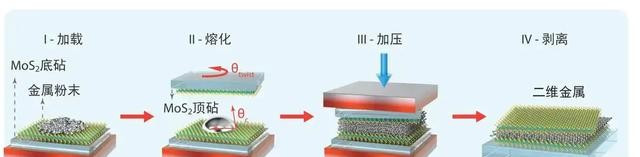

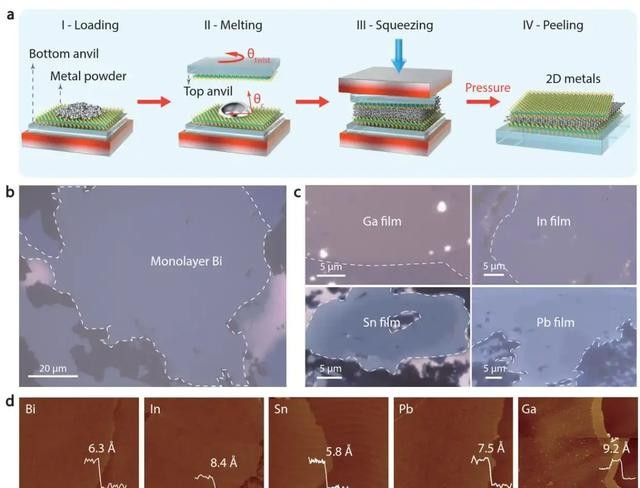

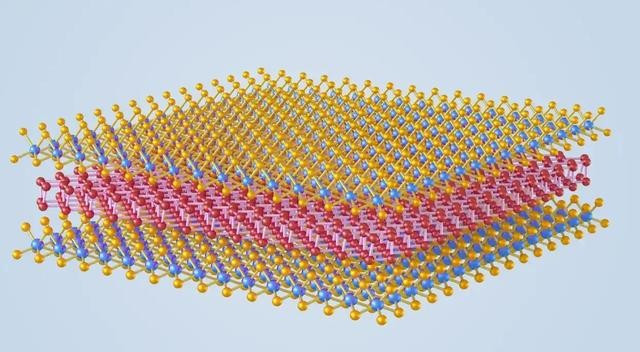

为了措置这个困扰了海外一个世纪的痛苦，中国科学院的团队独辟门道，他们发明了一种“原子级擀面杖”，专科点来说就是用单层二硫化钼四肢超平砧板，将融化的金属“挤压”成原子级薄片。
这一招不仅措置了金属原子乱窜的问题，还能精确戒指层数，不管是单层、双层甚而三层，思要几层就压几层，厚度仅为头发丝直径20万分之一，是实在兴味兴味上的二维金属！
这种二维金属有何等夸张呢？就这样说吧，一块直径3米的金属方块历程这个“原子级擀面杖”挤压之后，就能纵欲铺满通盘这个词北京！
更利害的是，这种二维金属极端贯通，甩掉一年半载后性能照旧在线，透彻经得起内容愚弄的历练。
薄到透明，强到离谱
你可能酷好，一个原子厚的金属能用来作念什么？谜底概况藏在它的“反差”里，诚然这种二维金属薄到肉眼险些看不见，大面积的如同透明薄膜，但导电才智却比块体金属强十倍以上。
以单层铋为例，它的室温电导率远超传统铋块，甚而展现出独有的电场反映特质。

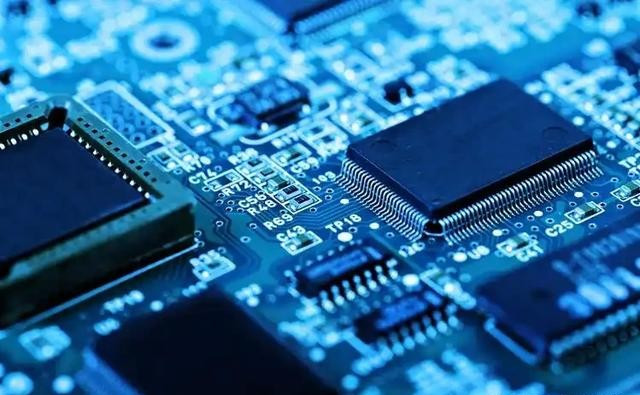

这些特质让二维金属成了芯片遐想的“梦中情材”，它最大的愚弄之一，等于咱们如今高技术根蒂离不开的“腹黑”芯片。
传统芯片中，电子穿过金属导线时会因碰撞发烧，而二维金属的高导电性有望大幅降愚顽耗。
而二维金属原子级的厚度可让晶体管尺寸进一步放松，为制造更大意的电子开垦铺路。
因此，二维金属的告捷制备，淫色淫将会为“中国芯”的发展又添新的力量！
关于中国来说，这是一个天大的好音问。从2018年运行，好意思国就针对中国发起了芯片战，又是制裁中兴、华为，又是在海外上植党营私，尤其是点名荷兰阿斯麦，条件阿斯麦拒却给中国光刻机提供后续作事。
这7年间，好意思国对中国的芯片制裁是愈演愈烈，就在3月11日，好意思国买卖办公室还相当召开了听证会，计划将对华制裁扩大到练习制程的芯片。
不外，也恰是由于好意思国的制裁，才让咱们竭力求强，这些年在芯片限制的发展速率相当快，诚然由于无法冲破光刻机，咱们距离宇宙顶级的芯片精度仍有不小的差距，但却从来莫得停驻上前进的脚步。
概况在曩昔，四肢芯片中枢材料的二维金属，就将成为中国芯片的王牌！
此外，科学家还瞻望，这类材料可能成为照应量子霍尔效应、超导风光的新舞台，甚而激动拓扑量子计较等前沿限制的发展。
不外，二维金属的后劲远不啻于此。由于透光率越过90%，它曩昔或与柔性电子本领聚集，用于制造可折叠屏幕的透明电路。这意味着科幻片里在手臂上的屏幕，有可能成为履行。
而在超智谋传感器限制，由于二维金属名义极高的原子泄漏比例，也可能让检测微量分子变得不费吹灰之力。
各样愚弄限制，这也难怪海外同业评价这项照应“首创了二维金属的新纪元”，很显着，中国科研团队的照应效果，补全了二维材料眷属的临了一块拼图。
东说念主类历史上，金属的每一次格局调动齐标记着一个时间的更替，青铜催生了用具翻新，钢铁铸就了工业漂后，硅晶体圆了信息时间的梦。如今，二维金属的出现，概况正悄然拉开下一场本领翻新的序幕。
天然，从实验室到出产线，二维金属还需向上资本、量产工艺等关卡。但正如中国科学院团队所言，当你能以原子精度操控材料时，思象力才是独一的收尾。
概况不久的将来，咱们手中的手机、头顶的卫星，甚而尚未降生的量子计较机，齐将因这片薄如蝉翼的金属，迎来夺胎换骨的升级。而这一切，可能仅仅二维材料魔法秀的开场节目。
让咱们一齐期待着那一天吧！
